PANEL FRONTAL

El panel de control es un conjunto de pines que se encuentran en la placa madre; en estos pins se conectan mediante cables, los diferentes Leds y botones que se ubican en el frente del gabinete.



Los gabinetes de PC tienen botones para controlar la energía que va a la motherboard y luces para indicar las actividades de la motherboard. Debe conectar estos botones y estas luces a la motherboard con los cables de la parte delantera del gabinete.

Para saber más sobre cuales son los cables y como se conectan, te invito a ver el siguiente

DOCUMENTO

DISPOSITIVOS DE SALIDA

Los dispositivos de salida le presentan información de una PC al usuario.

Los siguientes son algunos ejemplos de dispositivos de salida:

• Monitores y proyectores
• Impresoras, trazadores y máquinas de fax
• Altavoces y auriculares

Si quieren saber más del tema los invito a ver el siguiente enlace:

DISPOSITIVOS DE SALIDA

PUERTOS Y CABLES DE VIDEO...

Cordial saludo.

Por aquí les dejo el Mapa Mental elaborado sobre el tema:

PUERTOS Y CABLES DE VÍDEO - OTROS PUERTOS Y CABLES

Espero lo entiendan... Un abrazo.

Defina: LGA - PGA - CISC - RISC - ZIF

LGA: (Land Grid Array): Matriz de contactos en rejilla, los pines se encuentran dentro del socket y no en el procesador.

PGA: (Pin Grid Array): Matríz de rejilla de pines, en ésta arquitectura  los pines en la parte inferior del procesador se insertan en el socket.

CISC: (Complex Instruction Set Computer - Conjunto de instrucciones complejo: las arquitecturas usan un amplio conjunto de instrucciones, lo cual provoca que haya menos pasos por operación.

RISC: (Reduced Instruction Set Computer) - Conjunto de instrucciones reducido: las arquitecturas usan un conjunto de instrucciones relativamente pequeño. Los chips RISC se diseñan para ejecutar estas instrucciones muy rápidamente.

ZIF: (Zero Insertion Force) - Fuerza de inserción nula: La ZIF se refiere a la cantidad de fuerza que se necesita para instalar una CPU en el socket o la ranura de la motherboard.

DIFERENCIAS ENTRE...

DIFERENCIAS ENTRE:

ROM - CACHE - RAM - MODULO DE MEMORIA

 ROM

RAM

La memoria ROM  permite almacenar datos de forma indefinida aunque se corte el fluido eléctrico y almacena la BIOS (programa de arranque y datos de la configuración del sistema), es un chip de memoria de solo lectura; la memoria CACHE almacena datos necesarios para operaciones inmediatas, proporciona al procesador un acceso más rápido a los datos; la memoria RAM permite almacenar datos temporalmente, rapidez para acceder a la información, carga el sistema operativo y después los demás programas, es una memoria volátil, es decir, el contenido se borra cuando se apaga la PC; y el MODULO DE MEMORIA es una placa de circuitos especial donde están soldados los chips de memoria, existen diferentes tipos de módulos de memoria.



Cache

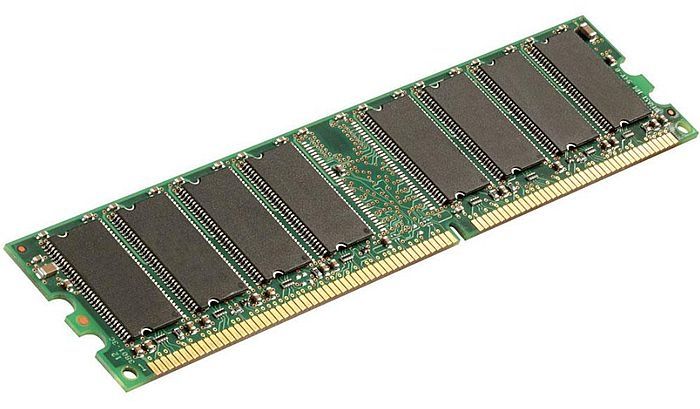

Módulo de Memoria

MOTHERBOARD

MOTHERBOARD

1. Que es la Motherboard?

Rta: La motherboard es la placa de circuitos impresos principal que contiene los buses o rutas eléctricas que se encuentran en una PC. Estos buses permiten que los datos se desplacen entre los diversos componentes que forman parte de una PC. En la Figura 1, se muestra una variedad de motherboards. La motherboard también se conoce como “placa del sistema” o “placa base”.

2. Que contiene la Motherboard?

Rta: La motherboard alberga a la unidad central de proceso (CPU, central processing unit), la memoria de acceso aleatorio (RAM, random access memory), las ranuras de expansión, el conjunto de disipador térmico y ventilador, el chip del sistema básico de entrada y salida (BIOS, basic input/output system), el conjunto de chips y los circuitos que interconectan los componentes de la motherboard. Los sockets, los conectores internos y externos, y diversos puertos también se encuentran en la motherboard.

3. Que factores de forma hay en la Motherboard?

Rta:

Tarjetas Adaptadoras y Ranuras de Expansion

Cordial saludo Ingeniera y apreciados Compañeros:

Las tarjetas adaptadoras aumentan la funcionalidad de una PC al agregar controladores para dispositivos específicos o al reemplazar los puertos que no funcionan correctamente.

Las siguientes son algunas de las tarjetas adaptadoras que se suelen usar para expandir y personalizar la capacidad de una PC:

• Tarjeta de interfaz de red (NIC, Network Interface Card): conecta una PC a una red mediante un cable de red.
• NIC inalámbrica: conecta una PC a una red mediante el uso de radiofrecuencias.
• Adaptador de sonido: proporciona capacidad de audio.
• Adaptador de video: proporciona capacidad gráfica.
• Tarjeta de captura: envía una señal de video a una PC para que se pueda grabar la señal en el disco duro de la PC con un software de captura de video.
• Tarjeta sintonizadora de TV:proporciona la capacidad de mirar y grabar señales de televisión en una PC al conectar una televisión por cable, un satélite o una antena a la tarjeta sintonizadora instalada.
• Adaptador de módem: conecta una PC a Internet mediante una línea telefónica.
• Adaptador de interfaz de sistema para pequeñas computadoras (SCSI, Small Computer System
• Interface): conecta los dispositivos SCSI, como los discos duros o las unidades de cinta, a una PC.
• Adaptador de matriz redundante de discos independientes (RAID, Redundant Array of Independent Disks): conecta varios discos duros a una PC para proporcionar redundancia y mejorar el rendimiento.
• Puerto de bus serie universal (USB, Universal Serial Bus): conecta una PC a los dispositivos periféricos.
• Puerto paralelo: conecta una PC a los dispositivos periféricos.
• Puerto serie: conecta una PC a los dispositivos periféricos.

Las PC tienen ranuras de expansión en la motherboard para instalar las tarjetas adaptadoras. El tipo de conector de la tarjeta adaptadora debe coincidir con la ranura de expansión.

La tarjeta riser se utilizaba en los sistemas de computación con el factor de forma LPX para permitir la instalación horizontal de las tarjetas adaptadoras. La tarjeta riser se usaba principalmente en las computadoras de escritorio de línea delgada.

El elevador de comunicaciones y red (CNR, Communications and Networking Riser) es una ranura especial que se utilizaba para algunas tarjetas de expansión de red o de audio. El CNR ya no se usa, porque muchas de las funciones que tiene ahora se encuentran integradas a la motherboard.


Si deseas ver más de éste tema, da click aquí.


Nota: Este tema se vio el día 17 de Octubre de 2015.
